Compreendendo os Tipos/Portas USB e Suas Aplicações: Guia Completo e Essencial!

Introdução

A tecnologia Universal Serial Bus (USB) revolucionou a forma como conectamos e interagimos com dispositivos eletrônicos. Desde carregar smartphones até transferir dados entre computadores e periféricos, o USB tornou-se a principal tecnologia de transferência de sinal no mundo. Este artigo explora os diferentes tipos de USB , suas aplicações e a importância do USB no cenário tecnológico atual.

Diferentes tipos de USB

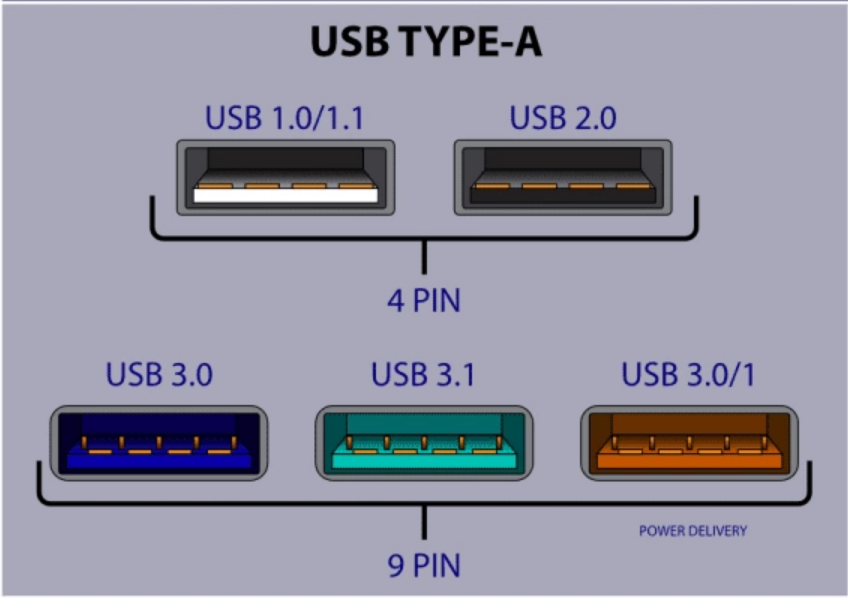

USB Tipo A

O conector USB Type A é o mais comum. Geralmente está presente em uma extremidade de quase todos os cabos USB e conecta dispositivos como teclados , mouses e armazenamento externo a computadores e carregadores. As diferentes gerações do USB Type A (1.0, 2.0, 3.0 e 3.1) são compatíveis entre si.

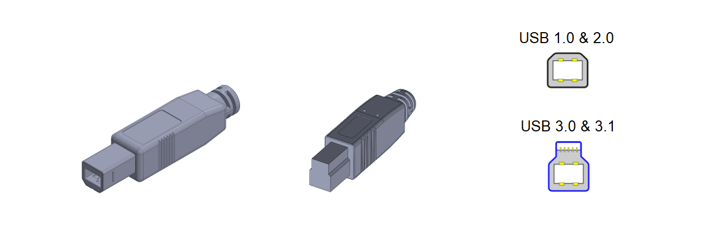

USB tipo B

Conectores USB Tipo B são quadrados e comumente usados para ligar computadores a impressoras, scanners e outros equipamentos similares. Enquanto os plugs USB Tipo B 1.0 e 2.0 são compatíveis com receptáculos de todas as gerações ( 1.0, 2.0, 3.0 e 3.1 ), os plugs 3.0 e 3.1 são compatíveis apenas com seus respectivos receptáculos.

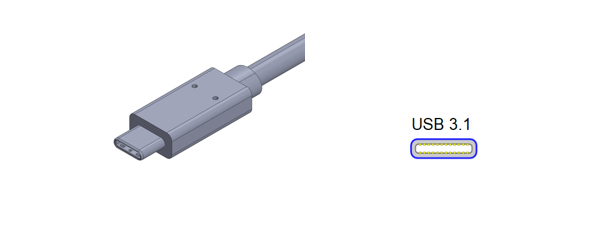

USB tipo C

USB Type C é a mais recente adição à família USB. Funciona como um carregador móvel tradicional e está disponível apenas na geração 3.1 . Seu design simétrico horizontal permite inseri-lo em qualquer direção, tornando-o prático e versátil.

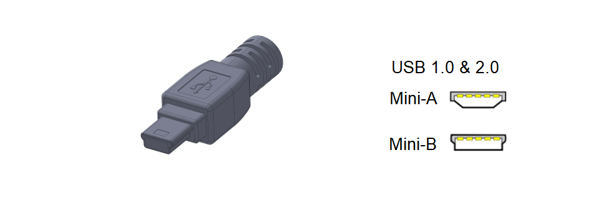

Mini USB

Os plugs Mini USB , especificamente os tipos A e B , eram amplamente usados para carregar celulares , câmeras e MP3 players antigos . Os plugs Mini USB Tipo B são compatíveis com a segunda geração de receptáculos mini-B e mini-AB .

A relevância contínua do USB

O padrão USB simplificou a variedade de conectores e cabos inicialmente usados para conectar dispositivos periféricos a computadores. Sua evolução contínua resultou em maiores velocidades de dados e fornecimento de energia por meio de uma interface pequena, barata e fácil de usar. A tecnologia USB expandiu-se além da conexão de periféricos, melhorando as experiências do usuário em diversos produtos, incluindo smartphones, dispositivos móveis, jogos, brinquedos, produtos de casa inteligente e redes industriais. Hoje, os dispositivos USB são frequentemente usados para carregamento , consolidando ainda mais o papel crucial do USB na eletrônica moderna .

Diretrizes de alimentação e carregamento USB

As portas USB oferecem uma variedade de saídas de energia. Ao usar uma porta USB padrão, ela fornecerá apenas a quantidade de energia que pode ou necessita, o que for menor. A potência máxima de uma USB depende do padrão do host, do dispositivo e do cabo em uso. Por exemplo, o carregador de um dispositivo pode ser classificado em 2,1 A com USB 3.1 , que pode fornecer 3 A . O software do dispositivo negociará seus requisitos para limitar a saída a 2,1 A , garantindo uma entrega de energia segura e eficiente. Para evitar projetar uma USB superdimensionada que possa afetar a longevidade dos dispositivos, é essencial entender as capacidades dos diferentes padrões e cabos USB. Ferramentas como o OrCAD PCB Designer da Cadence fornecem soluções valiosas para projetar e analisar layouts USB e outras necessidades de transferência de energia e dados.

Hubs e switches USB

Escolher a marca certa para hubs USB e switches pode fazer uma grande diferença. A Eaton , por exemplo, oferece produtos com engenharia sólida , confiabilidade comprovada e atendimento ao cliente excepcional . Seu rigoroso controle de qualidade e testes independentes garantem que seus produtos atendam ou superem os mais recentes padrões de segurança e desempenho. Esse compromisso com a qualidade é respaldado por garantias líderes do setor e um atendimento ao cliente ágil.

Solução de problemas de dispositivos USB herdados

Dispositivos legados que funcionam bem em portas USB 1.0 ou 2.0 podem ter problemas quando conectados a uma porta USB 3.0 . Se um dispositivo instalar corretamente, mas apresentar erros de tempo em uma porta USB 3.0, isso pode ser devido aos tempos de resposta mais rápidos da nova porta. Nesses casos, pode ser possível reduzir a velocidade da porta USB 3.0 ou colocá-la em modo de compatibilidade para usar o dispositivo legado de forma eficaz.

Entendendo as etiquetas das portas USB

Sinal de +(mais)

O sinal “+ indica uma interface USB com alta capacidade de saída de corrente. Enquanto uma interface USB padrão fornece uma corrente máxima de 500mA , dispositivos de alta energia como discos rígidos móveis e drives ópticos USB podem exigir mais. O sinal “+ indica uma corrente de saída de até 1000mA (1A) , aumentando a capacidade de acionamento do dispositivo.

SS e SS 10

O rótulo “SS” indica uma porta USB 3.0 , enquanto o rótulo “SS 10″ indica uma porta USB 3.1 , que oferece taxas de transferência de dados mais rápidas.

Logotipo do Lightning

O logotipo de raio geralmente aparece em notebooks e indica uma porta USB com função de carregamento mesmo desligada. Isso significa que a porta pode usar sua própria bateria ou uma fonte de alimentação externa para carregar dispositivos móveis mesmo quando o notebook está desligado. O símbolo de raio com uma seta indica Thunderbolt 3 , que suporta carregamento bidirecional e transmissão de dados, com até 40Gbps de velocidade e capacidade para mover até 100 watts de potência pela interface.

Conclusão

A tecnologia USB tornou-se parte integrante da eletrônica moderna, oferecendo soluções versáteis e eficientes para transferência de dados e fornecimento de energia . Compreender os diferentes tipos de USB , suas aplicações e as diretrizes de energia pode ajudar os usuários a tomar decisões informadas e resolver problemas comuns. À medida que a tecnologia USB continua a evoluir, sua relevância e aplicações só aumentarão, aprimorando ainda mais a experiência do usuário em diversos dispositivos e indústrias.
